文章內容 LCD液晶屏的摩擦方向是如何判斷的？以下LCD液晶屏生產廠家作簡單介紹
一、玻璃的正視圖的確認：
a、查詢該型號所對應的圖紙，明確引線腳的方位、封口方向及其位置，玻璃內的圖案，確定上下片玻璃分別各是大片玻璃還是小片玻璃。
b、下片玻璃的正視圖確認：將整片玻璃 ITO 面向上，選取下玻璃放在面前觀察，當其引腳線（或COM 線）的方位，封口方向及其位置、玻璃內的圖案，與圖紙的主視圖一致時，此時的下片玻璃處于正視狀態。
二、摩擦方向的判斷

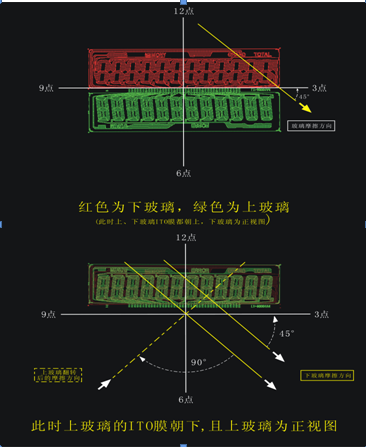

a、在玻璃正視圖的基礎上建立坐標及視角中心位置。
b、將扭曲角度沿視角中線（時鐘點位與標中心的連線）平分，所得<AOB 即為扭曲角。
c、扭曲角是指下片玻璃的箭頭到上片玻璃的箭尾按左手法則（即順時針方向）所旋轉的角度，從而確定貼合后的上下片玻璃的箭頭和箭尾（箭頭指摩擦的起點，也是指摩擦方向）。
d、上片玻璃的箭頭（摩擦方向）按以上辦法確定后，因它的正視圖是把 ITO 面向下，當 ITO面翻轉向上后，需注意箭頭（摩擦方向）也會隨之翻轉。
e、根據樣品資料/產品資料上的磨擦圖的磨擦指示標進行磨擦，磨擦的角度是磨擦線與視角方向那條邊成的角度即為我們需設定的磨擦角。
|
