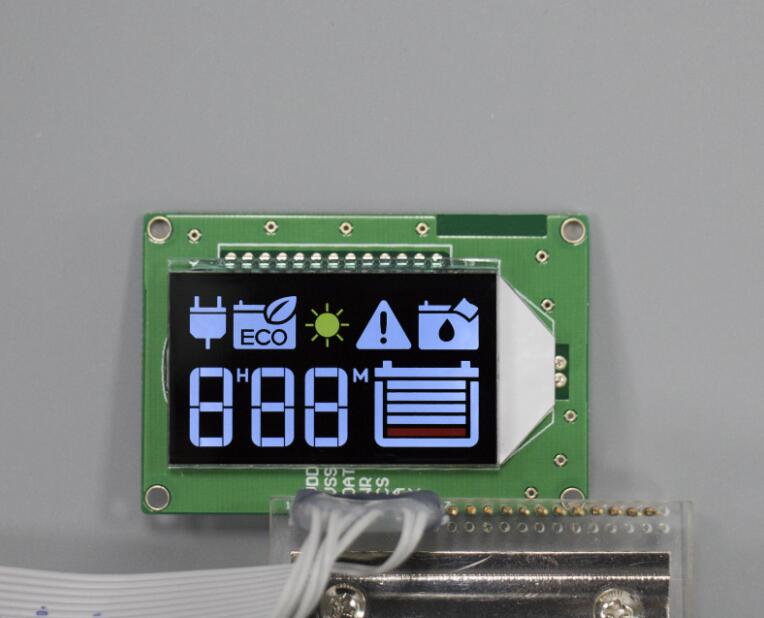

文章內容 LCD液晶模塊使用時應注意哪些事項？以下LCM模塊廠家簡單介紹：
它是將液晶器件和LCD控制器、驅動電路以及線路板PCB都裝配在一起的組件。他可以直接的與計算機連接上。這一種模塊在使用時，除了應該注意一般液晶顯示屏使用時的注意事項以外，還應該在裝配以及使用時要注意以下的幾個事項：
1.處理好保護膜
在已經裝配好的液晶模塊成品表面上有一層保護膜，以防在裝配時玷污其表面。在整個機器裝配結束之前不能夠揭去，以免弄臟或者玷污顯示面。
2.加裝襯墊
在模塊和前面板之間最好再加裝一個大約0.1MM左右的一個襯墊。面板還應該保持絕對的平整。要保證在裝配之后不會產生扭曲力。并且提高抗震的性能。
3.嚴防靜電
LCD之中的控制、驅動電路是微功耗、低壓的CMOS電路，很容易就會被靜電所擊穿，而人體則有時會產生出高達幾拾伏或者上百伏的高壓靜電，所以我們在操作、裝配以及使用之中都要很小心，要嚴防靜電。為此：
1） 千萬不要去用手隨意的摸外引線、電路板上面的電路以及金屬框框。
2） 如果必須要直接的去接觸時，應該使人體和模塊保持到同一個電位，或者將人體良好的接到地。
3） 焊接時所使用的電烙鐵必須要良好的接地，保證其沒有漏電。
4） 一些操作的電動錐等等工具必須要良好的接地，保證其沒有漏電。
5） 不得去使用真空的吸塵器來進行清潔處理。因為吸塵器可能會產生出很強的靜電。
6） 空氣在比較干燥的時候，也可能會產生出靜電，因此，工作間的濕度應該要在RH60%以上。
7） 地面、椅子、推車、工作臺、架子以及工具間都應該要形成電阻接觸，以保持在同一個電位上面，否則也可能會產生出靜電。
8） 在取出或者放回包裝袋或者移動位置時，也應該要格外的小心，不要產生出靜電。不要隨意的換或者舍棄原包裝。
9）靜電擊穿它是不可修復的一種損壞，務必要格外注意，不可大意。
4.在裝配操作時的一些注意事項。
模塊是經過人們精心設計并組裝而成的，請勿隨意的自行加工、修整。
1） 金屬框爪不得隨意的扭曲以及拆卸。
2） 不要隨意的去修改加工PCB板的外形、線路、裝配孔以及部件。
3） 不能去修改導電膠條。
4） 請不要修改任何的內部支架。
5） 不要去碰、摔、折曲、扭動其模塊。
5.焊接
在焊接模塊的外接、接口電路時，應該按照以下規程來進行操作。
1） 烙鐵頭的溫度應該小于280℃
2） 焊接的時間必須要小于3-4小時
3） 焊接的材料：共晶型，低熔點。
4） 不要去使用酸性助焊劑。
5） 重復焊接盡量不要超過三次，且每一次重復需要間隔5分鐘進行
6.模塊的使用以及保養
1） 模塊在使用接入電源以及斷開電源時，必須要按照圖時序來進行。即：必須要在正電源（5±0.25V）輸入，才能夠輸入信號電壓。如果在電源穩定接入之前，或者斷開后就輸入信號電壓，那么將會損壞模塊之中的集成電路，使模塊受到損壞。
電源4.75V 4.75V
a,通電時序 b,斷電時序
2)點陣模塊是一種高路數的液晶顯示屏，和顯示對比度、視角、溫度以及驅動電壓的關系都很大。所以應當調整Vee到最佳對比度、視角時為止。如果Vee調得過于高了，不僅僅會影響到顯示，而且還會影響到顯示器件的壽命長短。
3）在規定的工作溫度范圍下限使用的時候，顯示響應會很慢。而在規定工作溫度的范圍上限使用的時候，整個顯示界面會直接變黑，這并不是損壞，在恢復溫度范圍后，就可以恢復正常了。
4）用力按壓顯示的部分，會產生出異常顯示，只要我們切斷電源，重新將其接入即可恢復了。
5）液晶顯示屏或者模塊的表面在結霧時，不要去通電工作，因為這時候將會起電極化學的反應，產生出斷線。
6） 長期用于陽光以及強光下時被遮部位可能會產生出殘留的影象。
7.液晶模塊的存儲
如果長期（比如幾年以上）的存儲，我們可以推薦以下的幾種方式。
1） 裝入到聚乙烯口袋（最好是有防靜電涂層的），并且將口給封住。
2） 在-10℃—+35℃之間存儲。
3） 放在暗處，避免強光。
4） 決對不能夠在表面上壓放任何的物品。
5） 嚴格的避免在極限溫/濕度的條件下存放，如特殊條件之下必須存放，也可以在40℃、85%RH時，或者60℃、小于60%RH的條件下存放，但是不宜超過168小時。
|
